Messgerät für das Ringprofil (innen), insbesondere von Abstreckringen für die Getränke­dosen­fertigung



RICOS dient zur Messung des Innenprofils von Abstreckringen in der Getränkedosenfertigung.



Die Auswertsoftware bietet umfangreiche Funktionen, um die Auswertung des Messdaten hinsichtlich der Einhaltung der engen Toleranzgrenzen zu unterstützen.



RICOS bietet einen robusten Aufbau, der den Einsatz des Gerätes unter Fertigungsbedingungen erlaubt. Die Softwareoberfläche ist stark an die Oberfläche des Durchmesser-Messgerätes vom Typ RINGMASTER angelehnt und baut damit auf einer in der Praxis vielfach bewährten Lösung auf, die sich bereits durch eine hohe Softwareergonomie ausgezeichnet hat.

Ein Abstreckring besteht aus einem Stahlkörper, dessen innerer Hohlkörper nahezu rotationssymmetrisch ist. Im Gegensatz zu einem Hohlzylinder weist er i.a. keine gerade Mantellinie auf. Die hier vorliegende Mantellinie bildet ein Profil, das sich im Idealfall (und ausschließlich für den für die Diagnose relevanten Teil) etwa aus zwei Geraden zusammensetzt, so dass am Berührungspunkt beider Geraden eine rotationssymmetrische Kante entsteht. In der folgenden Abbildung sind die Verhältnisse an einem Abstreckring schematisch dargestellt.

Im Produktionseinsatz des Abstreckringes werden das Profil und die Lage der Kante in Abhängigkeit der Abnutzung verändert. Die RICOS-Software dient mit Hilfe von Toleranzschemata der Überprüfung und Klassifizierung der Ringe hinsichtlich ihrer Einsatztauglichkeit. Die Messung des Profils erfolgt über eine während des Messvorgangs in x- Richtung zu verfahrende Tastspitze (Messweg 2–6 mm) mit hoher Auflösung in der y-Koordinate (Größenordnung 1 µm). Auf Grund der hohen Auflösung des Messsystems wird auch die Rauhigkeit der Innenfläche gemessen. Da diese für die Auswertung nicht von Interesse ist, müssen die Messwerte in geeigneter Weise geglättet werden.

Den Kern der Auswertung der Profilmesskurven bildet die Überprüfung der Einpaßbarkeit in Toleranzschemata.

Für jede Sorte von Abstreckringen existiert ein Toleranzmodell, das die Grenzen definiert, die zur Überwachung einer gemessenen Pofilmesskurve dienen. Einhaltung oder Überschreitung bzw. Unterschreitung der Grenzen unterschiedlicher Toleranzmodell ermöglicht eine Klasseneinteilung jedes gemessenen Prüflings in gut / schlecht.

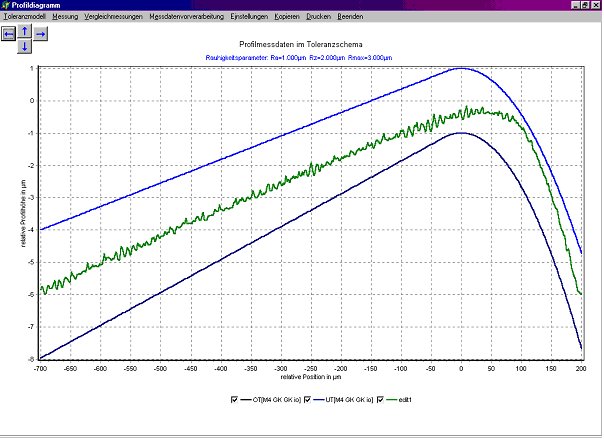

Das Bild zeigt ein Toleranzmodell, welches durch die Übernahme von CAD-Daten erzeugt wurde.

Die grüne Linie im Bild zeigt eine Messkurve.

Die Messkurve liegen innerhalb des Toleranzfeldes. Der Ring wäre also noch für den Einsatz in der Produktion geeignet.
