Industrie und Anwendungen > Halbleiterindustrie > FLATSCAN Waferstress Messgerät

Berührungs­lose automatische Messung von Bow, Warp, Oberflächen­profil, Ebenheit mit Software zur Berechnung des Dünn­film­stresses (Wafer­stress) für reflektierende Ober­flächen (z.B. Wafer und Glas­substrate)



Frage zum Produkt >

Download PDF

Produktvideo

Beschreibung

Download PDF

Download PDF

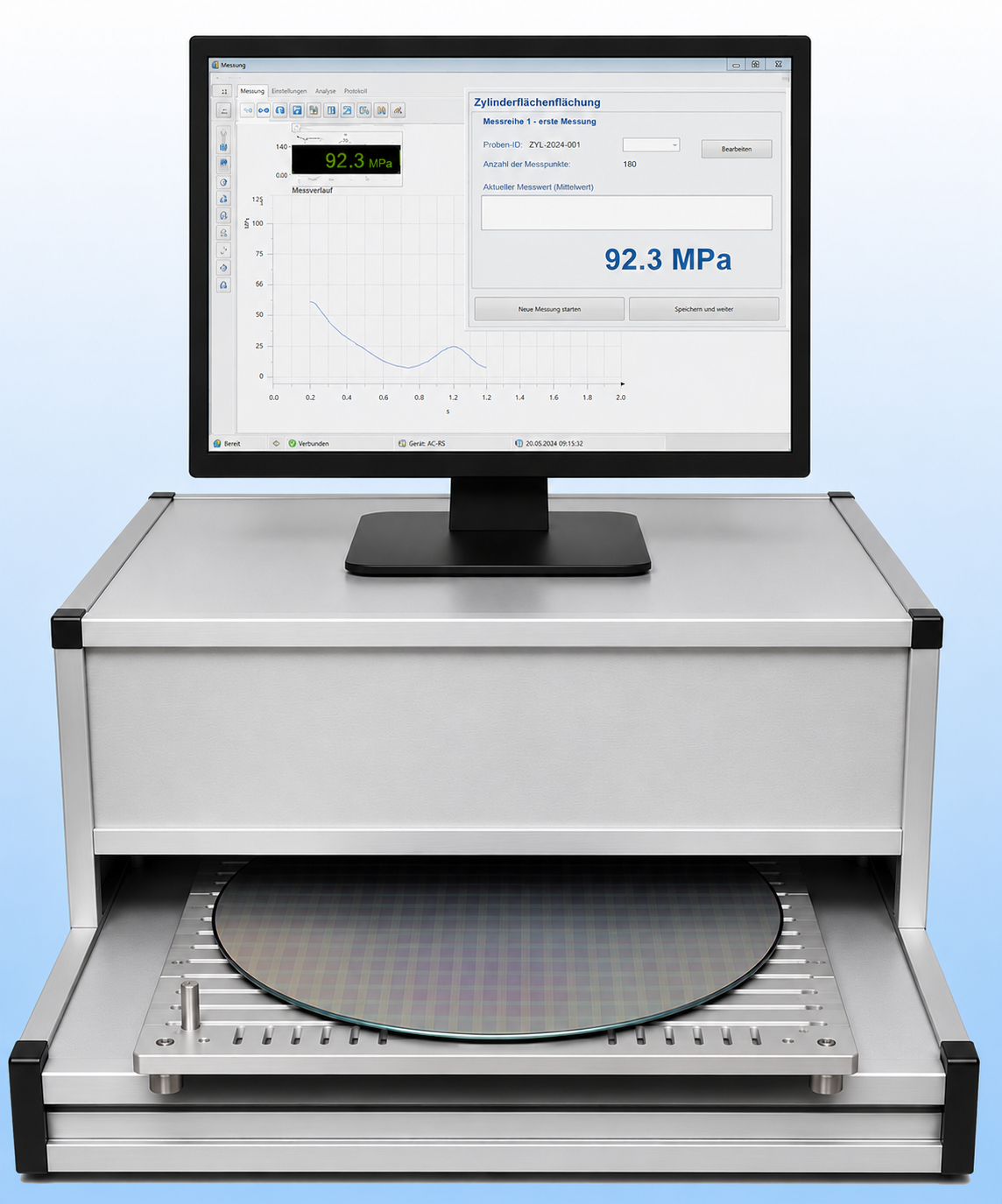

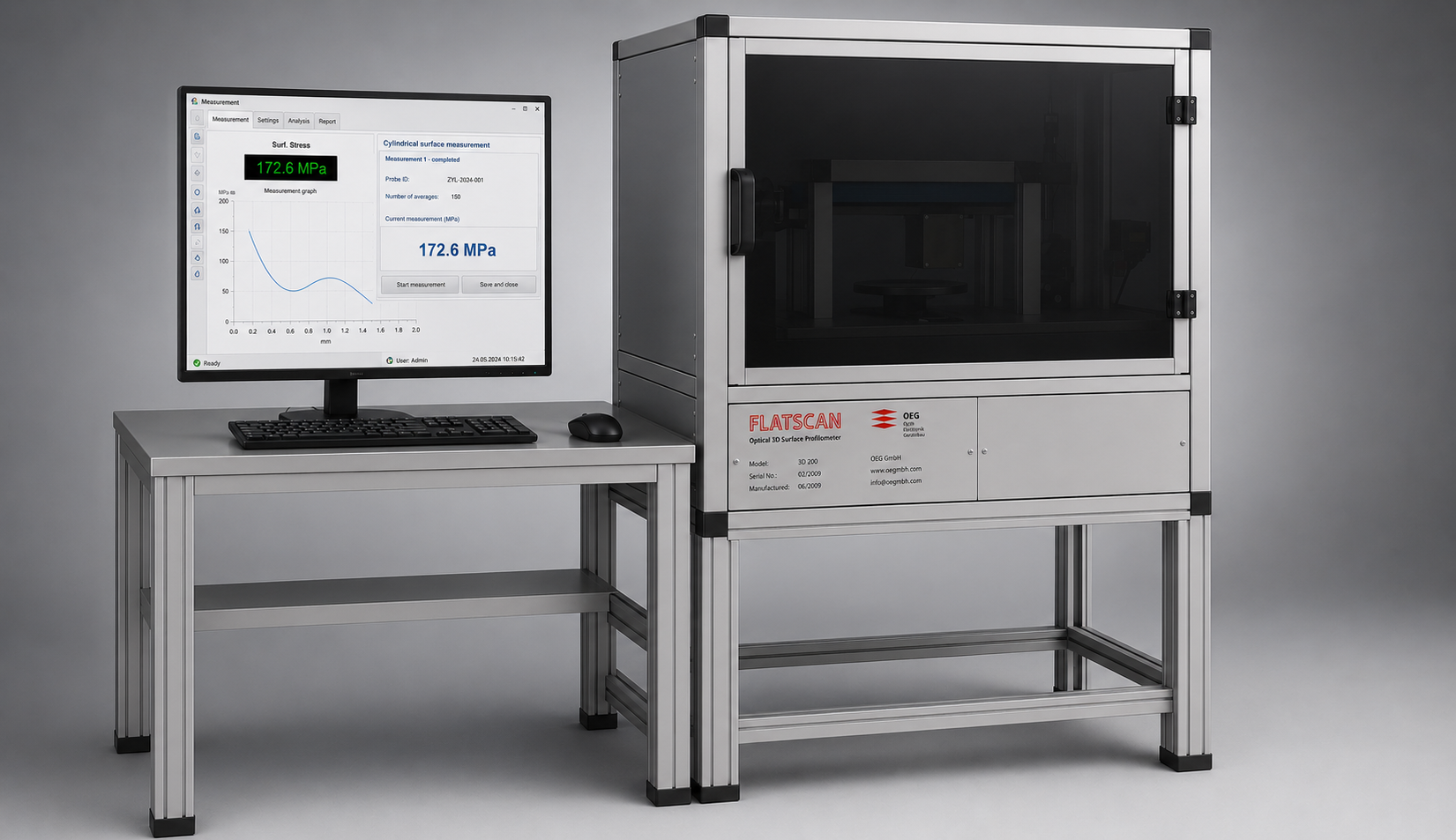

FLATSCAN

Produktvideo

Produktvideo ansehen

Beschreibung



Merkmale

hohe Messgenauigkeit (‹100nm)

berührungslose Messung

bis 300mm Messbereich

geeignet für stark gekrümmte Oberflächen, wie z.B. Röntgenspiegel, Si-Wafer, Göbel-Spiegel

Softwaremodul zur Berechnung des Waferstress (Dünnfilmstress)



Optisches Prinzip zur Messung der Oberflächenform







FLATSCAN dient zur berührungslosen Messung der Ebenheit, (Warp, Bow) reflektierender Oberflächen aller Art. Die Messung basiert auf der hochgenauen automatischen ortsabhängigen Messung des Reflexionswinkels eines senkrecht auf die Oberfläche treffenden Laserstrahls. Aus der Änderung des Reflexionswinkels von Messpunkt zu Messpunkt kann die Oberflächenform rechnerisch exakt rekonstruiert werden. Der Reflexionswinkel wird mit einer Genaugkeit von 1 arcsec gemessen, woraus sich eine Genauogkeit für die Berechnung der Oberflächenform im Sub-Mikrometerbereich ergibt.

Großes Messfeld

Der Messbereich (Durchmesser des Messfeldes) beträgt 300mm.

Hohe Genauigkeit

Die Auflösung des Messsystems beträgt 0,1 arcsec, die Genauigkeit 1 arcsec. Darau ergibt sich eine Reproduzierbarkeit von ‹100nm für die Ebenheitsmessung.

Universelle Einsatzmöglichkeiten

FLATSCAN ist dadurch nicht nur zur Messung von Spiegeloberflächen, sondern auch von stark gekrümmten Flächen wie Wafern, Röntgenspiegeln, Göbelspiegeln, polierten Kunststoffen sowie reflektierenden Oberflächen aller Art mit großen Durchbiegungen. Das eingesetzte optische Messprinzip ist abstandsunabhängig und gewährleistet dadurch einen hohen Arbeitsabstand.

Verschiedene Geräteausstattungen verfügbar

Je nach Gerätetyp können einzelne Scans über die Prüflingsoberfläche oder komplette 3D-Mappings durchgeführt werden.

Softwaremodul zur Dünnfilmstress-Berechnung

Für den Einsatz in der Halbleitertechnologie und für alle Anwendungen, bei denen Oberflächenmodifikationen (Schichtauf- oder Abtrag) erfolgen, ist in die Software ein Modul zur Berechnung des Dünnfilmstresses nach der Theorie von Fowkes implementiert. Dadurch ermöglicht FLATSCAN z.B. die schnelle und automatische Kontrolle des Dünnfilmstresses von Siliziumwafern. Der Stress eines dünnen Films oder einer Schicht bzw. eines Schichtsystems wird ermittelt, indem die durch den Schichtauftrag erzeugte Änderung des Krümmungsradius (R) des Substrates ermittelt wird. Dazu muß der Krümmungsradius mit und ohne Beschichtung gemessen werden.

Technische Parameter

Parameter

FLATSCAN

Reproduzierbarkeit Krümmungsradius (P-V)

≤ 100 nm**

Auflösung des optischen Messsystems

0,1 arcsec

Genauigkeit des optischen Messsystems

1 arcsec

Messgeschwindigkeit

10 mm…30 mm / sec

Messfeld

Standard: ø 200 mm* (größere Messfelder problemlos möglich)

Probendicke

nicht eingeschränkt

Minimaler messbarer Radius der Oberfläche in Abhängigkeit vom Prüflingsdurchmesser

100mm: Rmin 25m/ ±0,1m, Rmax ›10km/±1.5km

200mm: Rmin 51m/±0.2m, Rmax ›20km/±3km

300mm: Rmin 75m/±0.3m, Rmax ›30km/±4,5km

freier Arbeitsabstand

100mm, kann bei Bedarf vergrößert werden

Messwellenlänge

Weißlicht, oder alternativ einzelne Wellenlängenbereiche



Die mit * gekennzeichneten Angaben beziehen sich auf die Standardausstattung und können an spezielle Anforderungen angepasst werden.



** Standardabweichung bei 50 Wiederholmessungen desselben Scans
