Bildverarbeitungs­systeme bestehend aus Software, Optik, Beleuchtung, Kamera und mechanischem Aufbau zur hochgenauen Bildvermessung, auch Sonderlösungen



Immer noch wächst die Zahl der Einsatzgebiete für optische Messsysteme.

Unterschiedlichste Objekttypen erfordern ebenso unterschiedlich ausgestattete Messsysteme. Bei der Konzeption eines Bildverarbeitungssystems sind zum Beispiel folgende Bestandteile zu berücksichtigen:

notwendige Vergrößerung der Optik

Arbeitsabstand der Optik

Art der Beleuchtung

Kameratyp



Hinzu kommen eventuell spezielle Algorithmen zur Bildauswertung.



Gerne stehen wir Ihnen für die Beantwortung von Fragen zu den unten gezeigten Produkten zur Verfügung. Jedoch können diese Bilder nur als Beispiele für die Vielzahl möglicher Messkonfigurationen dienen.

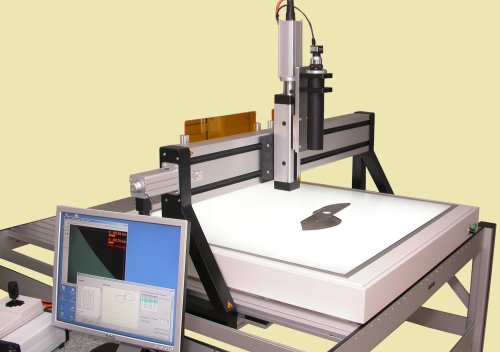

Beispiel: DXF-Scanner: Der Messkopf folgt automatisch der Umrandung der zu Messenden Objekte. Der Startpunkt wird manuell vorgegeben. Weiterhin wird ein Bezugspunkt manuell definiert. Die Software gibt die äußere Kontur als DXF-File aus. Dieses kann mittels CMM-Software in ein CNC-Programm für Werkzeugmaschinen umgewandelt werden.







Beispiel: Messgerät für Durchbiegung (Warp) von großen Glassubstraten

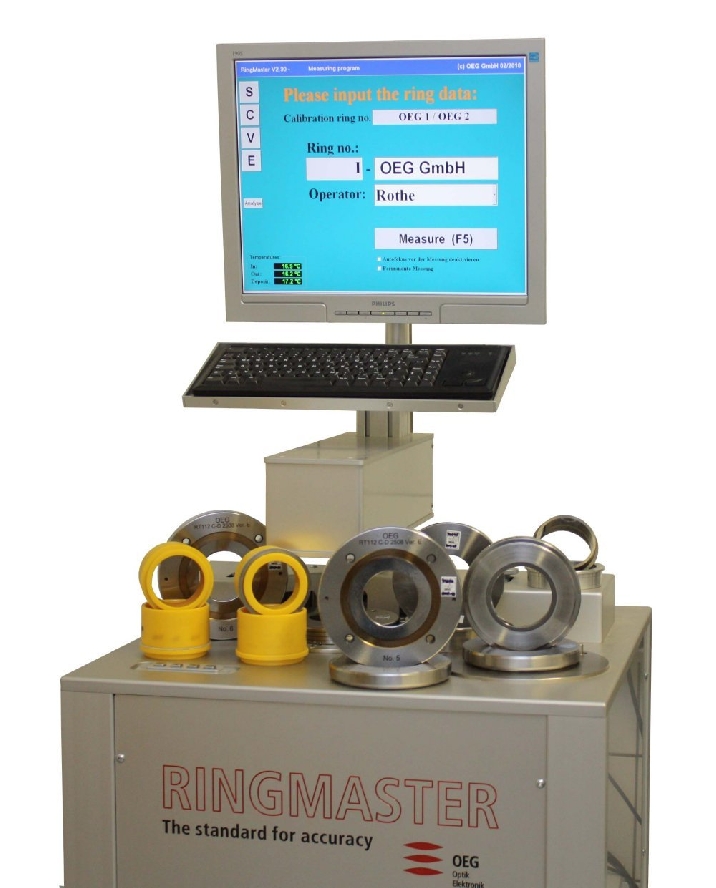

Beispiel: RINGMASTER, hochgenaues optisches Messgerät für Durchmesser und Ovalität von Ziehringen für die Getränkedosenfertigung

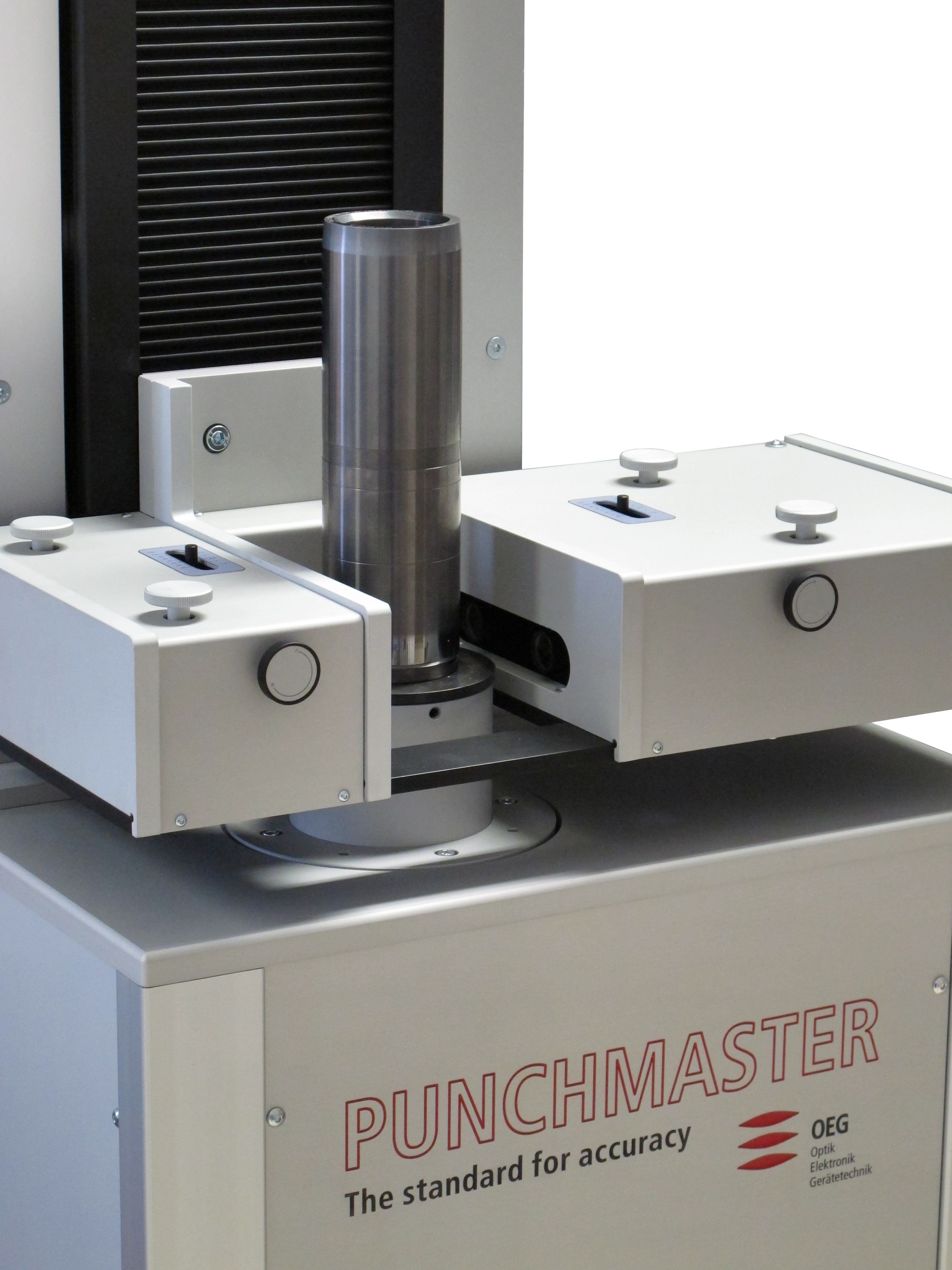

Beispiel: PUNCHMASTER, optisches Messgerät für Außendurchmesser und Kontur von zylindrischen Werkstücken
