Industrie und Anwendungen > Optische Industrie > OTS – Optik Test Stationen für Einzellinsen und optische Systeme
Die Optik Test Stationen der OTS-Reihe ermöglichen die computerbasierte, softwaregesteuerte Messung optischer Parameter von Einzellinsen (auch Zylinderlinsen) und optischen Systemen. Messgrößen sind z.B. Brennweite, MTF, Schnittweite, Radius, Anlagemass, Zentrierung, Keilwinkel und Ablenkungswinkel. Das optionale Softwaremodul LensTest ermöglich die Messung von Mittendicken von Linsen und Luftabständen in kompletten Objektiven sowie die Messung des Zentrierfehlers einzelner Flächen.
Frage zum Produkt >
Kurzbeschreibung

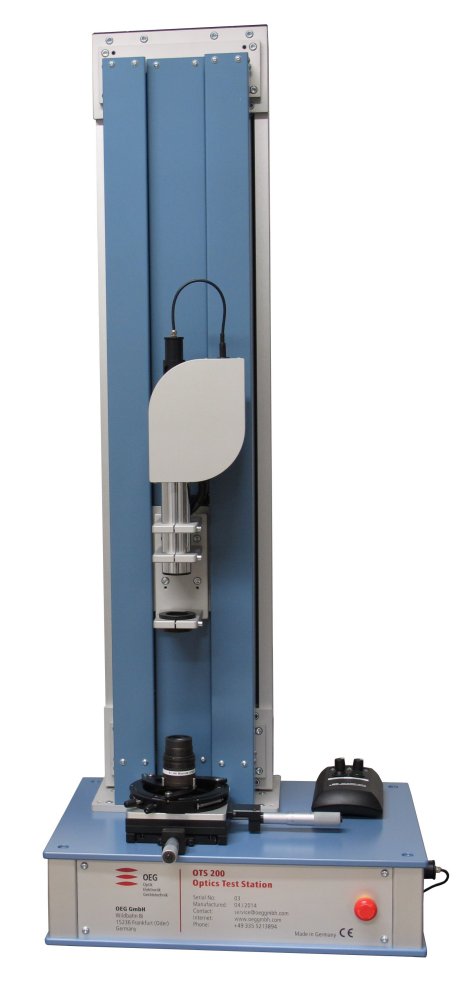

OTS 200
OTS 500
Video
Download PDF
Kurzbeschreibung

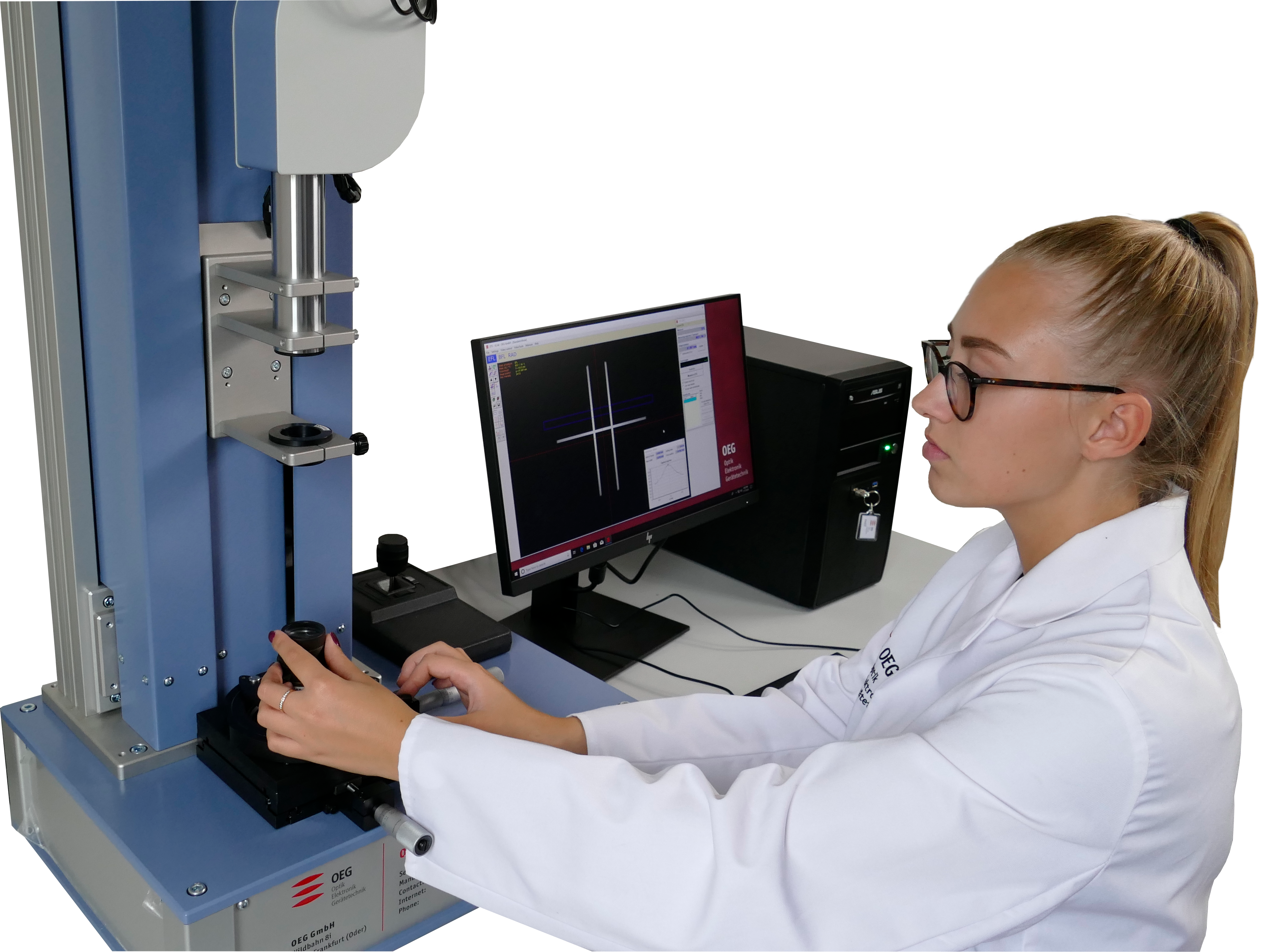

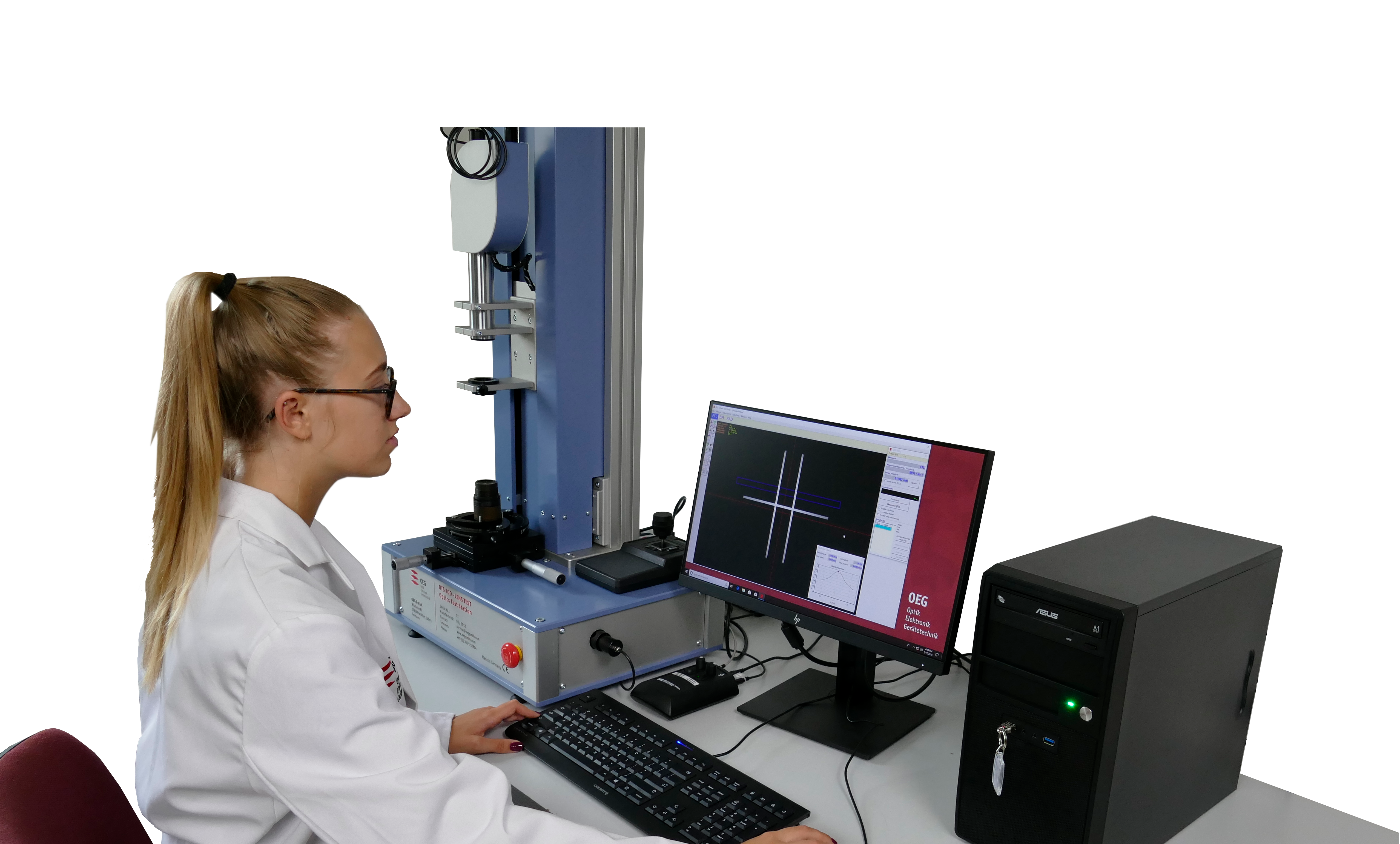

Die Messgeräte OTS 200 und OTS 500 bieten softwaregesteuerte Messungen mit höchster Genauigkeit
Standardmäßig sind zwei Gerätevarianten der Optik Test Station verfügbar: OTS 200 und OTS 500. Der Unterschied zwischen beiden Varianten sind
|
die Brennweite und die Öffnung des Messkollimators |
|
der Messbereich. |
Aus dem deutlich größeren Messbereich des OTS 500 resultiert der Einsatz einer hochgenauen Granitbasis als Führung, optional mit Wegmesssystem.
Sonderlösungen, die von den Standardgeräten abgeleitet wurden sind der OTS-Z (Optik Test Station für Zylinderlinsen) und OTS-Micro (Optik Test Station für sehr kleine Linsen).
Umfangreiche Messfunktionen
Die Optik Test Stationen der OTS-Reihe besitzen folgende Messfunktionen:
|
effektive Brennweite (EFL), positiv/negativ |
|
Scheitelbrennweite (BFL) |
|
Krümmungsradius (R), positiv/negativ |
|
Anlagemaß (FFL), |
|
Modulationsübertragungsfunktion auf der Achse (MTF) |
|
Zentrierfehler/Bildschlag im Durchlicht |
|
Ablenkungs- und Keilwinkel |
|
Messung sehr großer Brennweiten |
|
Brechzahl bei bekannter Linsendicke und bekannten Radien |
|
Linsendicke bei bekannter Brechzahl |
|
Luftabstände in montierten Optiken |
